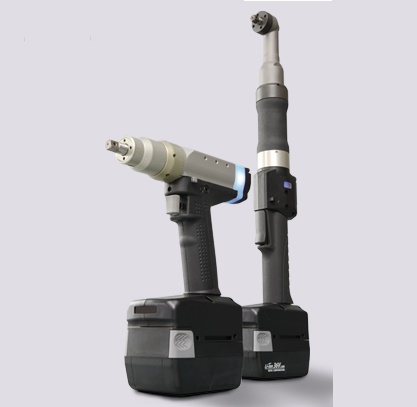

Máy siết vặn cầm tay Handy2000 Cordless
Máy siết vặn cầm tay Handy2000 Cordless
Tính năng, đặc điểm
- ESTIC sử dụng EWT (CÔNG NGHỆ KHÔNG DÂY ESTIC) trên máy siết vặn cầm tay Handy2000 Cordless, đây là công nghệ đang được ưa chuộng trên thế giới, hiện ESTIC đang tích hợp sẵn cho các hiết bị không dây
- CÔNG NGHỆ KHÔNG DÂY ESTIC được tuân thủ theo tiêu chuẩn IEEE802.15.4, có các ưu điểm như tốc độ cao, tiêu thụ điện thấp, khoảng cách xa. Dải tần 2.4GHz (2405-2480 MHz). Công suất Antena lên đến 0,9mW.
- Máy siết vặn cầm tay Handy2000 Cordless có sẵn cho thị trường Nhật Bản, Trung Quốc, Châu Âu, Brazil, Nga, Mỹ và Canada.
Tính năng
- Hiệu suất của thiết bị được kiểm tra và đo lường trước khi đưa ra thị trường đồng thời tuân thủ các tiêu chuẩn SO5393.
- Độ chính xác 3σ / x 3% FS (ở chế độ trực tiếp).
- Sản xuất theo tiêu chuẩn ISO 9001.
Đặc điểm
- Công suất tiêu thụ là 1/20 so với các công cụ khí nén thông thường
- Ít tiếng ồn
- Tuân thủ các tiêu chuẩn EC
Thiết kế thân thiện với người dùng
Lực tác động trực tiếp vào người dùng được giảm đáng kể với công nghệ truyền động xung được cấp bằng sáng chế (Bằng sáng chế Hoa Kỳ, Trung Quốc và Nhật Bản)
- Máy siết vặn cầm tay không dây giúp cải thiện khả năng sử dụng và tăng tính di động
- Tay cầm được thiết kế thân thiện với người dùng phù hợp với tay người vận hành
Hình ảnh sản phẩm
Công cụ siết vặn
Nhiều chức năng giám sát và tùy chọn lưu trữ dữ liệu được trang bị
■ Phương pháp siết vặn:
Điều khiển mô-men xoắn
Giám sát góc điều khiển mô-men xoắn
Điều khiển góc
Điều khiển mô-men xoắn hoặc điều khiển góc
Điều khiển góc và mô-men xoắn
Phương pháp kiểm tra mô-men xoắn
Điều khiển góc quay ngược
■ Chế độ siết vặn:
Có thể lựa chọn giữa các chế độ trực tiếp (Siết vặn liên tục), chế độ xung (Giảm lực phản ứng)
■ Kênh siết vặn
Tối đa 99 kênh
■ Lịch sử kết quả nhanh chóng
Tối đa. 33.000 Bản ghi (mặc định)
■ Lịch sử lỗi hệ thống
50 Bản ghi
■ Lịch sử đường cong mô-men xoắn
Tối đa 30 hồ sơ (OK fastening: 20, NG fastening: 10)
Công cụ siết vặn vít dạng súng lục
| Model | Chế độ ổ đĩa | Phạm vi mô-men xoắn | Tốc độ tối đa | Ổ đĩa đầu ra | Trọng lượng * 3 | Chiều dài | Pin đính kèm | |
|---|---|---|---|---|---|---|---|---|
| Thẳng | Xung | (N m) | (Vòng / phút) | (mm) | (Kg) | (mm) | ||
| (ft lb) | (inch) | （ｌｂ） | (inch) | |||||
| EHC-R0005-PZ * | ● | ● | 1-5 | 1440 | 9,5sq. | 1.3 | 217 | BPL-2515ES |
| 0,7-3,7 | 3/8 | 2,87 | 8,54 | |||||
| EHC-R0008-PZ * | ● | ● | 1.6-8 | 936 | 9,5sq. | 1.3 | 217 | |
| 1.2-5.9 | 3/8 | 2,87 | 8,54 | |||||
| EHC-R0012-PZ * | ● | ● | 2.4-12 | 638 | 9,5sq. | 1.3 | 217 | |
| 1,8-8,9 | 3/8 | 2,87 | 8,54 | |||||
| EHC-L0026-PZ * | ● | 5,2-26 | 936 | 9,5sq. * 2 | 1.6 | 241 | ||
| 3,8-19,2 | 3/8 * 2 | 3,53 | 9,49 | |||||
*1 Dành cho thị trường tại: Nhật Bản, Trung Quốc, Châu Âu, Brazil, Nga *2 Dành cho thị trường tại:: Hoa Kỳ và Canada
* 2 Thông qua ổ cắm, tùy chọn ổ đĩa đầu ra (PP) có sẵn.
* 3 Không bao gồm trọng lượng của Pin.
Model EHC-R0005-PZ *, EHC-R0008-PZ * và EHC-R0012-PZ * chạy trên cả chế độ trực tiếp và chế độ xung.
Model EHC-L0026-PZ * chỉ chạy trên chế độ Xung.
Công cụ siết vặn vít dạng góc
| Model | Chế độ ổ đĩa | Phạm vi mô-men xoắn | Tốc độ tối đa | Ổ đĩa đầu ra * 2 | Trọng lượng * 3 | Chiều dài | Pin đính kèm | |
|---|---|---|---|---|---|---|---|---|
| Thẳng | Xung | (N m) | (Vòng / phút) | (mm) | (Kg) | (mm) | ||
| (ft lb) | (inch) | (lb) | (inch) | |||||
| EHC-R1030-AZ * | ● | 6-30 | 393 | 9,5sq. | 2 | 557 | BPL-3620ES | |
| 4.4-22.1 | 3/8 | 4,41 | 21,93 | |||||
| EHC-T0040-AZ * | ● | 8-40 | 844 | 9,5sq. | 2.2 | 543 | ||
| 5,9-29,5 | 3/8 | 4,85 | 21,38 | |||||
| EHC-R1050-AZ * | ● | 10-50 | 215 | 9,5sq. | 2.3 | 572 | ||
| 7.4-36.9 | 3/8 | 5.07 | 22,52 | |||||
| EHC-R1065-AZ * | ● | 13-65 | 166 | 12,7sq. | 3 | 604 | ||
| 9,6-48,0 | 1/2 | 6,61 | 23,78 | |||||
| EHC-R1090-AZ * | ● | 18-90 | 117 | 12,7sq. | 3.2 | 638 | ||
| 13.3-66.4 | 1/2 | 7,05 | 25,12 | |||||
| EHC-T0070-AZ * | ● | 14-70 | 581 | 12,7sq. | 2,8 | 571 | ||
| 10,3-51,7 | 1/2 | 6.17 | 22,48 | |||||
*1 Dành cho thị trường tại: Nhật Bản, Trung Quốc, Châu Âu, Brazil, Nga *2 Dành cho thị trường tại:: Hoa Kỳ và Canada
* 2 Thông qua ổ cắm, tùy chọn ổ đĩa đầu ra (PP) có sẵn.
* 3 Không bao gồm trọng lượng của Pin.
Model EHC-R1030-AZ *, EHC-R1050-AZ *, EHC-R1065-AZ * và EHC-R1090-AZ * chỉ chạy trên chế độ Trực tiếp.
Đèn LED trạng thái
Đèn LED 7 màu được hiển thị để báo hiệu các tín hiệu: OK, NG, báo động hệ thống, thiết bị cho phép siết vặn, chuyển tiếp, trạng thái đảo ngược
Màn hình LCD với đèn nền LED màu
Kết quả được hiển thị trên màn hình LCD trên bộ công cụ bao gồm:
- Kênh hợp lệ, số lượng hàng loạt
- Mô-men xoắn, góc, chuẩn đoán
- Pin, trạng thái tín hiệu
- Số báo động
Thiết bị điều khiển
■ Truyền dữ liệu bằng cảm biến hồng ngoại
Cài đặt dễ dàng bằng cách sử dụng cảm biến hồng ngoại
■ Đèn LED kích thước lớn
Đèn LED kích thước lớn với 7 phân đoạn màn hình LED
■ Cổng giao tiếp nằm ở dưới
Làm giảm không gian sử dụng, ít sử dụng dây kết nối hơn
■ Chức năng giao tiếp
Giao tiếp bằng cảm biến hồng ngoại: Giúp nhận dạng công cụ, thiết bị
COM: Cổng RS-232C (Phần mềm quản lý Handy2000, Đầu đọc mã vạch, Dữ liệu xuất)
Ethernet: Cổng Ethernet (Phần mềm quản lý)
Giám sát và thu thập kết quả nhanh trên server
Thiết bị giao diện: EHC-IF20-Z **
Thiết bị giao diện: EHC-IF10-Z *
| Model | EHC-IF10-Z * | EHC-IF20-Z * N |
|---|---|---|
| Năng lượng cung cấp(50 / 60Hz) | AC100V - 230V ± 10% | |
| Nút hiển thị và bảng điều khiển | 7 màn hình LED 7, Phím thao tác (x6) | |
| Tối đa Số chương trình | 99 chương trình | |
| Cổng giao tiếp | Hồng ngoại (để thiết lập công cụ) COM (đối với phần mềm quản lý Handy2000, Máy quét mã vạch, Dữ liệu PC ra) ETHERNET (10 / 100BASE-T RJ45) |
|
| USB, NET, Fieldbus không khả dụng trên đơn vị EHC-IF10 |
PC-USB (đối với phần mềm quản lý Handy2000) USB (đối với Ổ đĩa flash USB) NET (đối với Khay ổ cắm) Fieldbus (đối với Fieldbus (tùy chọn)) |
|
| Biểu tượng của ký tự cuối cùng trong Mã mẫu EHC-IF20-Z * N là viết tắt của | ||
| N: Không có (Thông số kỹ thuật đứng). | ||
| D: DeviceNet (tùy chọn) | ||
| P: Profibus (tùy chọn) | ||
| C: CC-Link (tùy chọn) | ||
| E: EtherNet / IP (tùy chọn) | ||
| T: Profinet (tùy chọn) | ||
| Lưu trữ dữ liệu | Kết quả siêt vặn (Tối đa 33.000 bản ghi) Đường cong mô-men xoắn (Tối đa 15 bản ghi: OK x 5 / NG x 10) Lỗi hệ thống (Tối đa 50 bản ghi) |
|
| Tự chẩn đoán | Zero point, CAL, Quá tải, Quá nhiệt, Cân bằng pin, v.v. | |
| Kích thước (mm) | W172 x H143 x D92 | W172 x H143 x D123 |
| Trọng lượng (kg) | 1,5 | 2.1 |
* 1: Dành cho thị trường: Nhật Bản, Trung Quốc, Châu Âu, Brazil, Nga. * 2: Dành cho thị trường: Hoa Kỳ và Canada
Cáp & Phụ kiện
Bộ pin
Đầu ra công suất cao, pin Li-ion nhẹ
Không có hiệu ứng bộ nhớ, sạc nhanh chóng và lưu trữ lâu dài
BPL-2515ES
| Model | BPL-2510ES | BPL-2515ES | BPL-3620ES | |
|---|---|---|---|---|
| Đầu ra | DC25.2V 1.0AH | DC25.2V 1.5ah | DC36V 2.0AH | |
| Khối lượng | 0,4kg | 0,54kg | 0,68kg | |
| Chức năng bảo vệ | Bảo vệ khi sạc | Khi sạc pin: Pin sau khi được sạc đầy sẽ tự động ngưng sạc | ||
| Bảo vệ quá tải | Trong quá trình phóng điện | |||
| Sử dụng cầu chỉ bảo vệ | ||||
| Phạm vi hoạt động | 0-40oC | |||
| Nhiệt độ lưu trữ (trong vòng một tháng) | -20-40oC | |||
| Nhiệt độ lưu trữ (hơn một tháng) | -20-30oC | |||
Pin sạc
BC1485ES
| Model | BC0075G | BC1485ES |
|---|---|---|
| Pin khuyến nghị sử dụng | BPL-2510ES, BPL-2515ES | BPL-2510ES, BPL-2515ES, BPL-3620ES |
| Đầu vào | AC100-240V 50 / 60Hz | |
| Đầu ra | BPL-2510ES, BPL-2515ES: 2A ± 0,2A | BPL-2510ES, BPL-2515ES: 2A ± 0,2A BPL-3620ES: 1.6A ± 0.2A |
| Thời gian sạc | BPL-2510ES: 40 phút Khoảng. 40 phút để sạc 80% BPL-2515ES: 90 phút （Khoảng. 60 phút để sạc 80% |
BPL-2510ES: 45 phút （Khoảng. 30 phút để sạc 80% BPL-2515ES: 60 phút （Khoảng. 45 phút để sạc 80% BPL-3620ES: 90 phút （Khoảng. 75 phút để sạc 80% |
| Chức năng bảo vệ | Pin sau khi được sạc đầy sẽ tự động ngưng sạc | |
| Chức năng khác | Màn hình LED quạt làm mát 3 màu / chế độ 6 bước | |
| Phạm vi nhiệt độ hoạt động |
0-40oC | |
Dây nguồn cho màn hình giao diện
| Model | Chiều dài (m) | Lưu ý |
|---|---|---|
| EH2-CP02-UL1 | 2 | AC100V |
| EH2-CP02-CE2 | 2 | AC200V, không bao gồm Plag |
Dây nguồn cho bộ sạc pin
| Model | Chiều dài (m) | Lưu ý |
|---|---|---|
| EHC-CP01-UL1 | 1 | AC100V |
| EHC-CP02-AC | 1 | AC200V |
Cấu hình hệ thống
Phần mềm quản lý
Phần mềm quản lý "EH2-PC" được thiết kế dành riêng cho dòng Handy2000 cho phép chỉnh sửa các tham số khác nhau.
- Tương thích hệ điều hành: Windows10, Windows8 / 8.1, Windows7 SP1, WindowsVista SP1.2 32bit, WindowsXP SP3 32bit
- Ngôn ngữ: Tiếng Nhật, tiếng Anh
- Series áp dụng: Handy2000 Lite, Handy2000 Cordless, Handy2000
- Kết nối: USB, Ethernet, RS-232C
Cài đặt tham số chương trình
- Cài đặt menu dễ dàng
Các thông số tối thiểu được hiển thị để được chỉnh sửa trên menu đơn giản này. Điều này giúp thiết lập các tham số nhanh chóng.
- Menu cài đặt xung đơn giản
Đây là menu để điều chỉnh đầu ra xung
Logic PLC
Bắt đầu / Dừng chức năng PLC nội bộ, chỉnh sửa, giám sát, lưu, đọc, xác minh Logic PLC
Giám sát kết quả nhanh
Hiển thị và in dữ liệu kết quả siết vặn mới nhất được lưu trữ trong bộ điều khiển. Dữ liệu kết quả nhanh cũng có thể lưu trữ với định dạng tệp CSV theo cách thủ công hoặc tự động
Lịch sử kết quả nhanh
Hiển thị và in kết quả nhanh. Dữ liệu lịch sử được lưu trữ trong bộ điều khiển và có thể lưu dưới dạng tệp CSV
Các mục để gắn kết dữ liệu có thể được chọn
Kiểm tra chất lượng phương thức giao tiếp không dây
Giám sát chất lượng liên lạc không dây màn hình giao diện và thiết bị công cụ
Phân bổ I / O
Tín hiệu có thể được phân bổ tự do cho P I/O, Relay/EXT IN, Remote I/O
Phân bổ thông tin VIN
Thông tin về VIN có thể được liên kết với CHANNEL, MULTI CHANNEL, JOB
Chức năng mật khẩu
Phần mềm này giới hạn các chức năng ở 3 cấp độ của người dùng
Tùy chọn
Hệ thống ghi dữ liệu: ESW-DL
Phần mềm này thu thập dữ liệu siết vặn từ bộ điều khiển của ESTIC thông qua kết nối Ethernet.
Đây là một giải pháp để phù hợp với các yêu cầu quản lý dữ liệu về quy trình quan trọng an toàn đòi hỏi phải truy xuất nguồn gốc.
- Phần mềm hoạt động để kết nối với sự kết hợp của loạt bộ điều khiển khác nhau.
- Dữ liệu đầu ra bởi bộ điều khiển được lưu trữ trong cơ sở dữ liệu và hiển thị trên màn hình.
- Biểu đồ mô-men xoắn cũng có thể được hiển thị trên màn hình.
- Có thể xuất dữ liệu siết vặn với định dạng excel theo lịch trình và giúp phân tích dữ liệu dễ dàng hơn.
