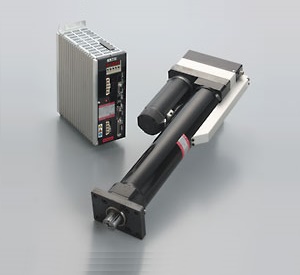

Máy ép lực Servo

Máy ép lực Servo

Tính năng, đặc điểm

Đặc điểm

Giảm mức tiêu thụ năng lượng và tiếng ồn với các tính năng ưu việt của ổ đĩa động cơ servo.

(Tiêu thụ năng lượng xấp xỉ 10 - 20% năng lượng so với máy ép chạy bằng khí nén hoặc dầu.)

Nâng cao năng suất

Kiểm soát lực ép, vị trí, tốc độ, thời gian với độ chính xác cao đồng thời tối ưu hóa thời gian trong 1 chu kỳ một cách tốt nhất
Điều kiện hoạt động được báo cáo theo tình hình hoạt động thực tế để ngăn chặn thiệt hại trong công việc

Thiết kế an toàn

Trang bị hệ thống ngắt, giúp tự động tắt nguồn khi thiết bị bị rơi xuống

Cài đặt dễ dàng

Cấu hình hệ thống đơn giản bao gồm cấu hình thiết bị, bộ điều khiển và cáp. Người dùng có thể dễ dàng thiết lập đầu vào tham số cho phép thời gian thiết lập ngắn.

Truy xuất nguồn gốc

Có thể thu thập được dữ liệu với phạm vi lớn cho phép truy xuất nguồn gốc đầy đủ.

Chức năng Dynamic Slope / Stall Function

Chức năng này hỗ trợ điều khiển chuyển động motor Servo , đọc điều kiện lực ép ngược với thời gian thực từ thiết bị truyền tải
Chức năng này có thể giữ áp suất ép không đổi bằng cách kiểm tra & kiểm soát tải trọng dao động của ứng dụng.

Chức năng giám sát lại (chuẩn đoán phạm vi)

Chức năng này có thể đánh giá bằng cách sử dụng giới hạn lực ép trên & dưới tại bất kỳ vị trí nào của quá trình ép lực. Giám sát phạm vi dựa trên kết quả của quá trình ép lực để tránh các chuẩn đoán bị ảnh hưởng bởi sự phân tán khi thiết bị làm việc với nhiều vị trí khác nhau hoặc trong trường hợp bi quá tải. Chức năng này rất hữu ích để cải thiện tỷ lệ năng suất sử dụng.

Chi tiết công cụ

Công cụ có sẵn 6 model để bao gồm phạm vi từ 5 đến 100 kN, đáp ứng nhu cầu đa dạng của người dùng.
Thiết bị có cấu trúc đa cực mà không có bất kỳ thiết bị phụ trợ nào khác, giúp đảm bảo giảm không gian lắp đặt tinh gọn nhất và thời gian làm việc tối ưu nhất

Model* 1

SPT005-20

SPT010-25

SPT020-25

SPT030-25

SPT050-30

SPT100-30

SPH100-30

Lực ép tối đa (KN)

100

Lực ép định mức (KN)

2.1

4.2

5,6

6,9

10.2

52,4

100

Ngưỡng tối đa (mm) * 1

200

250

300

Tốc độ hoạt động ổn định (mm / s)

345

310

225

200

121

114

Tốc độ lực ép tối đa (mm / s)

Độ bền chống lại sự phá vỡ (N)

± 0,01

Độ chính xác của lực ép lặp lại

3σ / X-bar = ± 1,5% FS

Chiều dài (mm)

541

676

724

777,5

924

1175

Trọng lượng (kg)

115

352

Thiết bị điều khiển

SPU50C-20

SPU50C-40

SPU50C-5K2

* 1 SPT100-30 (Loại tốc độ cao) và SPH100-30 (Loại ép lực liên tục) là BTO.
* 2 Hãy liên hệ với chúng tôi để biết thêm thông tin

Bộ điều khiển

Lịch sử kết quả hiển thị: 2000 kết quả
Số lượng kênh: 31 kênh
Lịch sử lỗi hệ thống: 50 hồ sơ

Model	SPU50C-20	SPU50C-40	SPU50C-5K2
Kiểm soát nguồn cấp	Một pha AC200〜230V ± 10% 50/60 Hz
Năng lượng cung cấp	Ba pha AC200〜230V ± 10% 50/60 Hz
Công suất chính (Tại hoạt động định mức)	1,2kVA	1,7kVA	8,0kVA
Kích thước bên ngoài (mm)	W87 x H255 x D205		W 117 x H298 x D208
Trọng lượng (kg)	3.2	3,4	5,6

4 chế độ điều khiển

Để lập trình hệ thống, chỉ cần 1 bước duy nhất: Nhập một trong bốn chế độ điều khiển và nhập các tham số cần thiết

Sử dụng phần mềm quản lý (tùy chọn) cho phép thời gian thiết lập ngắn hơn.

Cáp & Phụ kiện

Cáp chuyển đổi mô-men xoắn

Model	Chiều dài (m)
ENRZ-CVＴN2-050	5
ENRZ-CVＴN2-100	10
ENRZ-CVＴN2-150	15
ENRZ-CVＴN2-200	20

Cáp động cơ

Model	Chiều dài (m)
ENRZ-CVMN2-050	5
ENRZ-CVMN2-100	10
ENRZ-CVMN2-150	15
ENRZ-CVMN2-200	20
ENRZ-CVMN6-050 *	5
ENRZ-CVMN6-100 *	10
ENRZ-CVMN6-150 *	15
ENRZ-CVMN6-200 *	20

* ENRZ-CVMN6 - *** dành cho model SPT100-30 và SPH100-30

Cáp giải quyết

Model	Chiều dài (m)
ENRZ-CVRN-050	5
ENRZ-CVRN-100	10
ENRZ-CVRN-150	15
ENRZ-CVRN-200	20

Cáp chuyển tiếp mô-men xoắn

Model	Chiều dài (m)
ENRZ-CVＴN-030	3
ENRZ-CVＴN-060	6
ENRZ-CVＴN-100	10
ENRZ-CVＴN-150	15

Cáp rơle động cơ

Model	Chiều dài (m)
ENRZ-CVMP-030	3
ENRZ-CVMP-060	6
ENRZ-CVMP-100	10
ENRZ-CVMP-150	15
ENRZ-CVMPS-030 *	3
ENRZ-CVMPS-060 *	6
ENRZ-CVMPS-090 *	9

* ENRZ-CVMPS - *** dành cho model SPT100-30 và SPH100-30

Cáp rơle

Model	Chiều dài (m)
ENRZ-CVRP-030	3
ENRZ-CVRP-060	6
ENRZ-CVRP-100	10
ENRZ-CVRP-150	15

Cáp chuyển đổi độ phân giải

Model	Chiều dài (m)
ENRZ-CVREX-010	1

Dây cáp điện

Model	Chiều dài (m)
ENRZ-CVDC2-030	3

Cáp P / B

Mô hình	Chiều dài (m)
ENRZ-CVPB-050	5
ENRZ-CVPB-100	10
ENRZ-CVPB-200	20

Cấu hình hệ thống

Cấu hình hệ thống cơ bản

Cấu hình hệ thống đơn giản bằng cách sử dụng phương pháp điều khiển trục đơn. Sử dụng các thiệt bị, bộ điều khiển và cáp

Cáp & Phụ kiện

No.	Tên thiết bị	Chiều dài (m)	Mô hình
1	Cáp chuyển đổi mô-men xoắn	5	ENRZ-CVTN2-050
		10	ENRZ-CVTN2-100
		15	ENRZ-CVTN2-150
		20	ENRZ-CVTN2-200
2	Cáp động cơ	5	ENRZ-CVMN2-050
		10	ENRZ-CVMN2-100
		15	ENRZ-CVMN2-150
		20	ENRZ-CVMN2-200
	Cáp động cơ (Dành cho SPT100 / SPH100)	5	ENRZ-CVMN2S-050
		10	ENRZ-CVMN2S-100
		15	ENRZ-CVMN2S-150
		20	ENRZ-CVMN2S-200
3	Cáp giải quyết	5	ENRZ-CVRN-050
		10	ENRZ-CVRN-100
		15	ENRZ-CVRN-150
		20	ENRZ-CVRN-200
4	Cáp chuyển tiếp mô-men xoắn	3	ENRZ-CVTN-030
		6	ENRZ-CVTN-060
		10	ENRZ-CVTN-100
		15	ENRZ-CVTN-150
5	Cáp rơle động cơ	3	ENRZ-CVMP-030
		6	ENRZ-CVMP-060
		10	ENRZ-CVMP-100
		15	ENRZ-CVMP-150
	Cáp chuyển tiếp động cơ (Đối với SPT100 / SPH100)	3	ENRZ-CVMPS-030
		6	ENRZ-CVMPS-060
		9	ENRZ-CVMPS-090
6	Cáp rơle	3	ENRZ-CVRP-030
		6	ENRZ-CVRP-060
		10	ENRZ-CVRP-100
		15	ENRZ-CVRP-150
7	Cáp chuyển đổi bộ giải quyết (* 1)	1	ENRZ-CVREX
8	Đầu nối điều khiển AU (* 2)		ENRZ-CNAU
9	Cáp cung cấp điện （* 3	3	ENRZ-CVDC2-030
10	Cáp P / B	5	ENRZ-CVPB-050
		10	ENRZ-CVPB-100
		20	ENRZ-CVPB-200
11	Cáp truyền thông nối tiếp	1,5	ENRZ-CVSR-015
		5	ENRZ-CVSR-050
		10	ENRZ-CVSR-100
12	Pin AU40 (* 4)		ENRZ-BATT
13	Đầu nối P / B (* 5)		SPCNPB
14	Đầu nối phanh (* 6)		SPCNBO

* 1 Cáp này được bao gồm với SPT100 / SPH100.
* 2 Đầu nối này được bao gồm trong bộ điều khiển. Không bao gồm cáp dây
* 3 Cáp nguồn này được đi kèm với bộ điều khiển
* 4 Pin này được bao gồm với bộ điều khiển
* 5 Đầu nối này được đi kèm với thiết bị truyền tải. Không bao gồm cáp dây
* 6 Đầu nối này được bao gồm với SPT100 / SPH100. Không bao gồm cáp dây

Phần mềm quản lý

Phần mềm quản lý "ENRZ-PC50" dành riêng cho dòng Z50 cho phép chỉnh sửa các thông số khác nhau.

Tương thích hệ điều hành: Windows10, Windows8 / 8.1, Windows7 SP1, WindowsVista SP1.2 32bit, WindowsXP SP3 32bit
Ngôn ngữ: Tiếng Nhật, tiếng Anh
Giao diện truyền thông: USB, Ethernet, RS-232C
